一、視頻測量顯微鏡的主要用途和特點 |
| |

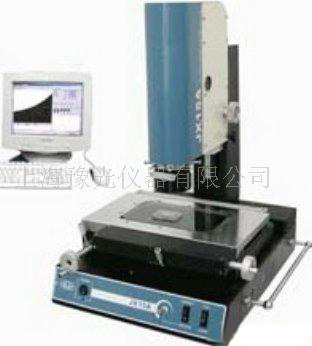

JX15A視頻測量顯微鏡是制作行業的計量部門或車間檢查站廣泛使用的一種多用途計量儀器。儀器具有精密二坐標工作臺，并以光柵尺作為長度測量傳感器。該儀器采用CCD圖像采集、處理技術，取代傳統顯微鏡的目視測量。具有較高的測量精度和操作效率。
儀器采用大行程工作臺，花崗巖底座和立臂，結構堅固、穩定。
儀器采用光柵線位移傳感器作為測量元件。
儀器采用CCD攝像機采集被測件圖像并送入計算機進行圖像處理。
儀器配有二維圖像測量軟件，可以完成各種復雜的測量工作。
儀器造型美觀，布局合理，操作方便。
半導體激光器發出紅色光點，能快速、準確地確定被測部件。
透射和反射照明采用高亮度、長壽命LED光源。
測量結果可與AUTOCAD軟件進行通訊，為計算機輔助設計提供
準確的測繪圖形。 |
| |
二、視頻測量顯微鏡的主要技術指標 |
| |
工作臺坐標測量范圍
X坐標：0~200
Y坐標：0~100
X、Y坐標顯示當量：0.001 mm
工作臺坐標示值準確度: 4+L/50μm ,
其中L為被測長度單位:㎜
CCD攝像機：1/2″黑白攝像機；
象素?cái)?shù)795（H）×596（V）
工作臺最大承載荷重: 15㎏
|
|
三、視頻測量顯微鏡光學參數
物鏡放大率： |
1 ×（選購） |
3 ×（標配） |
5 ×（選購） |
物方視場（ mm ） |
6.4 × 4.8 |
2.1 × 1.6 |
1.3 × 0.9 |
視覺放大率（ 14 ″時） |
38 × |
113 × |
190 × |
|
四 、典型測量對象有：
測量各種金屬加工件、沖壓件、塑料件的直徑、長度、角度、孔的位置等。
測量各種刀具、模具、量具的幾何參數。
測量印刷電路板上線條寬度，距離和元件焊裝孔的尺寸和位置。
測量各種零件的二維形位誤差。
|
|
|
|
