| 一、儀器的主要用途和特點 |
| |

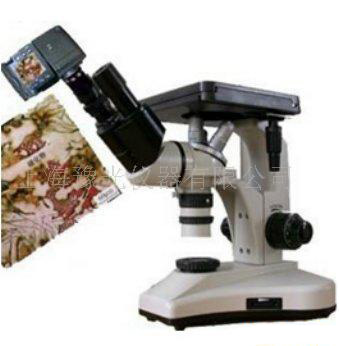

4XB-ⅡD數碼型雙目倒置金相顯微鏡是將光學顯微鏡技術、光電轉換技術、數碼成像技術結合在一起而開發研制的一項產品�？梢栽跀�(shù)碼相機上很方便地適時觀察金相圖像，并以數碼照片記錄下來,從而對金相圖譜進行分析,評級等,還可以沖洗或打印出高像素金相照片。該數碼顯微鏡成像清晰，視野寬廣，操作方便,數碼成像分辨率高，適合于從事科研或者用于發表論文。
本儀器是系倒置式金相顯微鏡，由于試樣被觀察表面與工作臺表面重合，因此與試樣高度無關，便用方便，儀器結構緊湊，外形美觀大方，儀器底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。 |
| 二、儀器的主要技術指標 |
| |
1.目鏡
類別 |
放大倍數 |
視場直徑(毫米) |
平場目鏡 |
10X |
18 |
16X |
11 |
2.物鏡
類別 |
放大倍數 |
數值孔徑(NA) |
系統 |
工作距離(毫米) |
消色差物鏡 |
10X |
0.25 |
干 |
7.31 |
半平場消色差物鏡 |
40X |
0.65 |
干 |
0.66 |
消色差物鏡 |
100X |
1.25 |
油 |
0.37 |
3.光學總放大倍數:100X-1600X
4.機械筒長:160毫米
5.粗微動調焦機構: 調焦范圍: 7毫米
刻度格值:0.002毫米
6.粗動調焦范圍:7毫米
7.機械工作臺:75*50毫米
8.照明燈泡:6v 12w溴鎢燈
9.載物件（直徑）：10，20，42
10.儀器重量：5公斤
11.包裝箱體積：360*246*360毫米
|
|
|
| 三、儀器的擴展 |
| |
1、顯微鏡主體： 1臺
2、目鏡10X、12.5X 各2只
3、物鏡10X、40X（平場）、100(油） 各1只
4、雙目鏡筒 1只
5、10X測微目鏡 1只
6、測微尺（0.01） 1片
7、載物臺壓簧 1件
8、載物片φ10、φ20、φ42 各1片
9、濾色片（黃、綠、灰及磨砂玻璃） 各1片
10、杉木油 1瓶
11、燈泡（溴鎢燈） （備用） 2只
12、保險絲 1只
|
|
| 四、儀器的組成部分 |
1、金相顯微鏡4XB
2、數碼適配鏡
3、彩色數碼相機(canon)
|
|
|
|
|
