型號

WMF-3690

光學系統

無限遠色差校正系統

觀察筒

三目觀察筒，45°傾斜，鉸鏈組可360°旋轉，固定式目鏡筒，瞳距調節范圍 50-75mm，兩檔式分光比：雙目：三目=100：0或者0：100

三目觀察筒，45°傾斜，鉸鏈組可 360°旋轉，固定式目鏡筒，瞳距調節范圍 50-75mm，固定式5：5分光

目  鏡

高眼點大視野平場目鏡PL10X/22mm，視度可調，可帶測微尺

高眼點大視野平場目鏡PL15X/16mm，視度可調

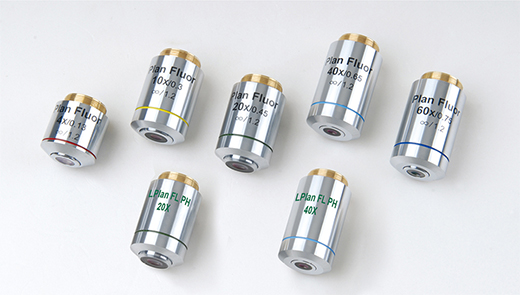

物鏡

長工作距離無限遠平場消色差物鏡（4X、10X、20X、40X、60X）

長工作距平場正相襯物鏡（4X、10X、20X、40X）

長工作距離無限遠平場熒光物鏡（4X、10X、20X、40X、60X）

長工作距離無限遠半復消色差平場正相襯熒光物鏡（20X、40X）

物鏡轉換器

內定位五孔轉換器

內定位四孔轉換器

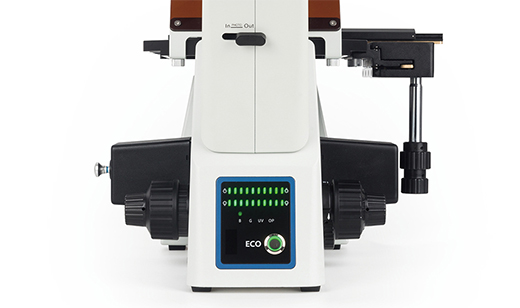

機架

透反射生物熒光機架，采用低手位粗微調同軸，粗調行程9mm，焦面向上6.5mm，向下2.5mm，微調精度0.002mm，帶有防止下滑的松緊調節手輪，四槽位LED熒光濾光鏡組。采用外置式寬電壓變壓器，輸入100-240V，輸出12V5A，機身帶紅外感應功能，30 分鐘自動斷電，透反射光源，帶燈源亮度指示條

透射照明系統

臨界照明，暖色5WLED，色溫3000K，預定中心，帶可變孔徑光闌

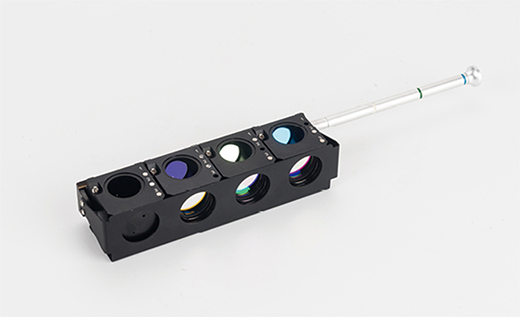

反射熒光照明系統

柯拉照明，5WLED包含 385nm、470nm、560nm 三組LED光源，分別配 UV1、B1、G1 熒光濾色鏡組，預定中心，伺服電機控制光源隨濾色鏡組自動切換

載物臺

215mm×250mm 固定式載物平臺，可添加機械移動尺（移動范圍：120mm×80mm），載物臺延伸板、載玻片托座、￠35皮式培養皿托座、Teraseki托座，腰形孔金屬載物臺板、玻璃載物臺板

聚光鏡

數值孔徑N.A.=0.3，長工作距離WD72mm，可拆卸

攝影攝像附件

0.35X/0.5X/0.65X/1X CTV C型接口，可調焦

其  他

色溫轉變/綠色反差（Φ45mm），相襯插板組，標記鏡頭，手機拍照接口

類別/技術參數

目鏡

大視野  WF15X(Φ16mm)

刻度目鏡  10X(Φ22mm) 格值0.1mm/格

成像系統CCD

500萬像素、630萬像素、1000萬像素、2000萬像素高清攝像器

測量軟件

二維測量軟件

計算機

聯想臺式辦公電腦
