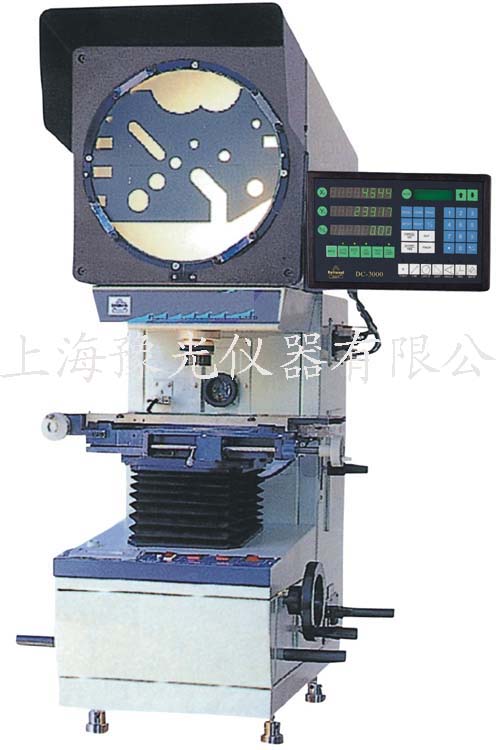

| 一、3000系列投影儀的用途和特點: |
| |
3000系列數字式測量投影儀是光、機、電一體化的精密測量儀 器。影像與工件同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等 行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜 工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
3000系列投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%;坐標測量示值誤差可達(3+L/75)um L為被測長度(單位：mm)；儀器配有微型打印機和腳踏開關，數據輸出和采樣方便。 |
| 二、3000系列投影儀的技術參數: |
|
| 儀 器 型 號 |
3007 |
3010 |
3015 |
3020 |
3025 |
| 工作臺 |
金屬臺面尺寸 |
260×152 |
306×152 |
340×152 |
404×228 |
450×280 |
| 玻璃臺面尺寸 |
125×100 |
175 × 100 |
196 × 96 |
260× 160 |
306× 196 |
| X座標行程 |
75 |
100 |
150 |
200 |
250 |
| Y座標行程 |
50 |
50 |
50 |
100 |
150 |
| Z座標行程 |
90(調焦) |
90(調焦) |
90(調焦) |
100(調焦) |
100(調焦) |
| 儀器測量精度(μm) |
3+L/75 |
3+L/50 |
3+L/50 |
3+L/75 |
3+L/75 |
| X，Y座數顯分辯率 |
0．001mm |
| 投影屏 |
投影屏尺寸 |
φ312, 使用范圍＞φ300（刻有米字線） |
| 投影屏旋轉范圍 |
0～360° |
| 旋轉角度數顯分辯率 |
1' 或 0.01° |
| 物鏡 |
放大倍數 |
10X(標配) 20X(選) 50X(選) 100X(選) |
| 物方線視場 |
φ30 φ15 φ6 φ3 |
| 物方工作距 |
77.7、44.3、24.5、25.3 |
| 數據處理器 |
DC-3000多功能數據處理系統,全中文顯示可做多點采樣,座標旋轉,點、線、距離、角度測量。
|
| 儀器照明 |
透射與反射照明光源均為：24V ， 150W鹵素?zé)? |
| 儀器電源 |
110V/ 220V(AC)， 50/60HZ， 總功率400W |
| 冷卻方式 |
強制風冷 ( 3只軸流風扇 ) |
| 外形尺寸 |
長X寬X高 (mm) |
770 × 550 × 1100 |
| 儀器重量 |
單位Kg |
120 |
125 |
130 |
130 |
130 |
| 選配件 |
微型打印機、光學尋邊器、M2D軟件等；詳細請查看投影儀附件說明。 |
|
|
| 報 價: |
�。�
30800
元 |
| 優惠價: |
聯系我們 |
