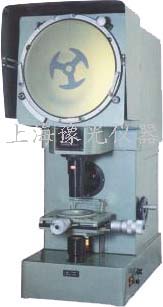

| 1、23J系列臺式投影儀 |
| |
儀器特點：
| 主要對被測零件進行透射式輪廓測量50X物鏡帶有反射照明系統,可檢測物體外型輪廓及位置尺寸。適用于各種外型或表面形狀復雜的細小零件的檢測,能避免測量力對測量精度的影響。對于大批量檢測比較方便。 |
| 主要技術規格: |
投影屏尺寸： |
￠300mm |
|
| 物鏡放大率： |
10×/20×/50×/100×(選配) |
| 工作臺行程： |
50×25mm |
|
| 讀數分格值： |
0.01mm |
|
| 園工作臺旋轉范圍: |
360° |
|
| 分格值： |
1° |
|
| 游標分格值： |
6' |
|
|
|
|
|
|
|
|
儀器規格參數:
| 1.投影屏 |
|
|
| 投影屏尺寸: |
φ312 |
使用范圍>φ300(刻有米字線) |
| 投影屏旋轉范圍: |
0～360° |
|
| 旋轉角度數顯分辨率: |
1′或0.01° |
| 2.物鏡 |
|
|
|
|
| 放大倍數: |
10X(標配) |
20X(選) |
50X(選) |
100X(選) |
| 物方線視場 |
φ30 |
φ15 |
φ6 |
φ3 |
| 物方工作距 |
77.7 |
44.3 |
24.5 |
25.3 |
| 3.工作臺 |
|
|
|
|
| 金屬臺面尺寸: |
340X152 |
|
|
| 玻璃臺面尺寸: |
196X96 |
|
|
| X坐標行程: |
150 |
數顯分辨率: |
0.001 |
精度±4μm |
| Y坐標行程: |
50 |
數顯分辨率: |
0.001 |
精度±3μm |
| Z坐標行程: |
90(調焦用) |
|
|
| 4.照明 |
| 透射與反射照明光源均為24V,150W鹵素?zé)? |
| 5.冷卻方式:強制風冷(3只軸流風扇) |
| 6.電源:110V/220V(AC),50/60HZ,總功率400W |
| 7.外形尺寸:深×寬×高:770×550×1100 |
| 8.重量:130kg |
|
| 儀器特點、選購件 |
| · 光學系統品質優良，物鏡成象清晰，放大倍率準確。輪廓測量誤差小于0.08%。 |
| · 工作臺測量范圍大，測量精度高。數顯分辨率達0.001mm，測量示值誤差≤（4＋ L/25）μm，L為被測長度（單位：mm）。 |
| · 投影屏旋轉機構上裝有角位移光電傳感器，顯示分辨率1′或0.01°，可作任意角度的快速測量，誤差在5′之內。 |
| · 數字顯示系統具有多種顯示功能，可進行公/英制轉換；坐標轉換；角度的 60進制與100進制的轉換以及坐標值的二等分。 |
| · 具有坐標擺正功能，使用方便。 |
· 透射、反射照明均采用高亮度鹵素?zé)襞�，并配有冷卻風扇，投影屏照度大，并有 蘭色、綠色濾光片可供選擇，對測量工作有利。
其它型號:
3007;3010;3015;3025 |
|
|
| 報 價: |
�。� 21000 元 |
| 優惠價: |
聯系我們 |
23J系列臺式投影儀
價格 報價 生產廠家 |
| |
| 報 價: |
�。� 29800 元 |
| 優惠價: |
聯系我們 |
|

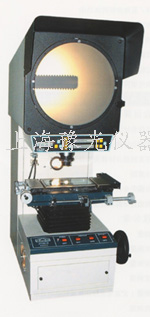

| 3、 JT12A 300系列臺式投影儀 |
| |
 |
| |
| 報 價: |
�。� 33000 元 |
| 優惠價: |
聯系我們 |
|
| |
|
| 1.投影屏： |
| 投影屏尺寸：φ300mm |
| 投影屏旋轉范圍：0°~360° |
| 投影屏旋轉分長劃值：1° |
| 游標分劃值：1′ |
| 2.物鏡參數 |
物鏡放大率 |
視場直徑 |
工作距離 |
10X(標) |
φ30mm |
75mm |
20X(選) |
φ15mm |
70mm |
50X(選) |
φ6mm |
27mm |
100X(選) |
φ3mm |
26mm |
| 3. 工作臺： |
| 工作臺尺寸： 340×152mm |
| 工作臺行程： X向-150mm |
| Y向-50mm |
| Z向調焦行程：80mm |
| X、Y向數顯顯示當量：1μm |
4. 二維數據處理系統。
5. 照明光源 ：
透射照明24V/150W
反射照明24V/150W
其它型號:
JT12A-A;JT12A-B;JT14B;JT16A |
|
| |
| |
|
|
