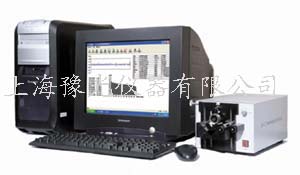

| 一、軸承粗糙度測試儀JB-2C |
| 1、儀器的主要用途和特點 |
軸承粗糙度測試儀用以評定軸承內外圈滾道表面粗糙度。儀器也可測量平面、斜面、球面、外圓柱面、內孔表面、深槽表面，圓弧面及微小零件的粗糙度，所以在機械、模具等行業中廣泛使用。
儀器通過精密的機械定位裝置，不同規格的軸承可以在幾分鐘內便能調到準確的位置進行測量。儀器采用不帶導頭的電感型傳感器，能比較準確地在軸承滾道內自動測量，測量軟件能動態顯示軸承滾道形狀，可選擇不同位置測定粗糙度參數，并可顯示輪廓、tp曲線等；儀器還可以通過打印機打印出所有的參數和曲線。 |
| 2、表面粗糙度測試儀的主要技術指標 |
| 類型： Type |
JB-2C ( 小型 ) for small bearing |
測量半徑范圍： Radius range measurable |
≥ 1mm |
測量范圍： Measuring range |
Ra 0.01～10 μ m |
分辨率： Resolution |
0.001 μ m |
測量長度： Measuring length |
≤ 4 mm |
取樣長度： Sampling length |
0.08, 0.25, 0.8 mm |
測量段數： Number of sampling lengths |
1～5 |
示值誤差 : Measurement error |
≤ 10 % |
軸承內圈外徑 : Outer dia. of bearing's inner ring |
≤ 80 mm |
軸承外圈內徑 : Inner dia. of bearing's outer ring |
20 ≤ D≤ 200 mm |
軸承套圈厚度 : Thickness of ring |
≤ 40 mm |
評定參數 : Evaluation parameters |
Ra, Ry, Rz, Rp, Rv, S, Sm, Tp等 |
外接電源 : Power supply |
220VAC ± 10 %, 50HZ |
主機外形 : Dimensions : |
Main machine 320 x 130 x 180 mm |
重量： Weight (gross) |
30 kg |
標準配件，附件
Standard attachments |
粗糙度樣板 Glass roughness sample
計算機，打印機 Computer & printer |
|

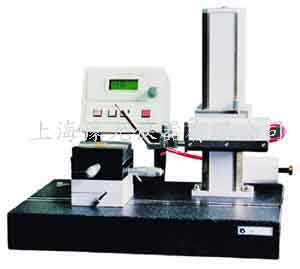

| 二、表面粗糙度測試儀JB-3C |
|
|
| 1、儀器的主要用途 |
本儀器用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，達到較好的水平。
本儀器采用接觸式方式，能迅速直觀地測量出表面粗糙度值，儀器采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差 |
| 2、儀器的主要技術指標 |
評定參數 Evaluation Parameters |
Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp |
測量范圍 Roughness range |
Ra:0.01-10μm |
觸針位移 Linear range |
±40μm |
分辨率 Resolution |
0.005μm |
顯示方式 Digital display |
4x16 帶背光照明 LCD |
小孔測量范圍 Range of bore |
≥ 6mm |
儀器總誤差 Indication error |
≤ 10% |
取樣長度 Sampling length, mm |
0.25 |
0.8 |
2.5 |
測量長度 Evaluation length, mm |
1.5 , 1.75,2 |
3.2,4,4.8,5.6,6.4 |
10,12.5,15 |
測量速度 Scanning speed, mm/sec |
0.1 |
0.32 |
1 |
儀器電源 Power supply: |
220 VAC ± 10%, 50Hz |
儀器外形 Dimensions |
300x500x450 mm |
儀器重量 Gross weight |
55 kg |
標準配件，附件
Standard attachments |
X-Y 工作臺 X-Y stag e,
V 型臺 V-stage-
粗糙度樣板 Glass roughness sample
|
|
|
|
| 三、精密型表面粗糙度測試儀JB-4C |
| 1、儀器的主要用途 |
JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。
儀器配有電腦及專用測量軟件，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出。
儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562的要求。 |
| 2、儀器的主要技術指標 |
| 類型： Type |
JB-2C ( 小型 ) for small bearing |
測量半徑范圍： Radius range measurable |
≥ 1mm |
測量范圍： Measuring range |
Ra 0.01～10 μ m |
分辨率： Resolution |
0.001 μ m |
測量長度： Measuring length |
≤ 4 mm |
取樣長度： Sampling length |
0.08, 0.25, 0.8 mm |
測量段數： Number of sampling lengths |
1～5 |
示值誤差 : Measurement error |
≤ 10 % |
軸承內圈外徑 : Outer dia. of bearing's inner ring |
≤ 80 mm |
軸承外圈內徑 : Inner dia. of bearing's outer ring |
20 ≤ D≤ 200 mm |
軸承套圈厚度 : Thickness of ring |
≤ 40 mm |
評定參數 : Evaluation parameters |
Ra, Ry, Rz, Rp, Rv, S, Sm, Tp等 |
外接電源 : Power supply |
220VAC ± 10 %, 50HZ |
主機外形 : Dimensions : |
Main machine 320 x 130 x 180 mm |
重量： Weight (gross) |
30 kg |
標準配件，附件
Standard attachments |
粗糙度樣板 Glass roughness sample
計算機，打印機 |
|
|
|
|
|
|
|
|
